分度盘的分类

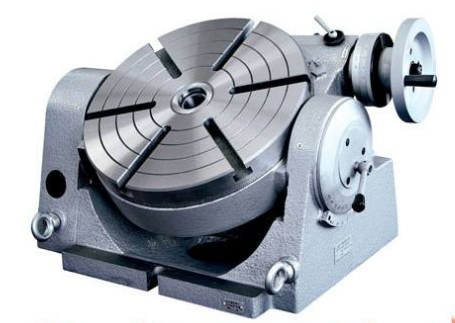

分度盘又称旋转轴,是一种将工件夹紧在卡盘上或两中心之间,并使其旋转、分度和定位的机床附件。分度盘主要用于铣床,也常用于钻床和平面磨床,也可放置在平台上供钳工打标。索引盘可以分为几类。

通用分度盘:最通用的。主轴可以在水平和垂直方向之间的任何角度倾斜。分度机构由分度盘和蜗轮蜗杆副组成,传动比为1:40(见蜗轮传动)。分度盘上有多圈不同等分的定位孔。旋转与蜗杆相连的手柄,将定位销插入选定的定位孔中,实现分度。当分度盘上等分孔的数量不能满足分度要求时,可以通过蜗轮与主轴之间的齿轮互换来改变传动比,扩大分度范围。
半万能分度盘:结构与万能分度头基本相同,但没有交换齿轮机构,只能直接与分度盘分度,不能与铣床工作台联动;
均等分度盘:一般采用24个槽或孔的分度盘直接实现2、3、4、6、8、12、24分度的分度。有水平、垂直和垂直水平 3 种类型。立卧底座有两个相互垂直的安装面,主轴可处于水平或垂直位置。一般分度盘的分度精度一般为±60"。
