JXZT14(170-800)系列数控可倾转台

JXZT14(170-800)系列数控可倾转台主要用于数控机床加工中心机床上，可利用原机床的两个控制坐标控制转台的回转和倾斜，也可直接利用本转台配套的数控装置与机床联接完成所需的工作循环。它可以完成任意角度的孔、槽、平面类机械加工，以及曲线、凸轮等的加工，并可达到较高的精度。另外也可用于非数控钻、铳、膛类机床上，独立完成等分和不等分的角度分度工作。

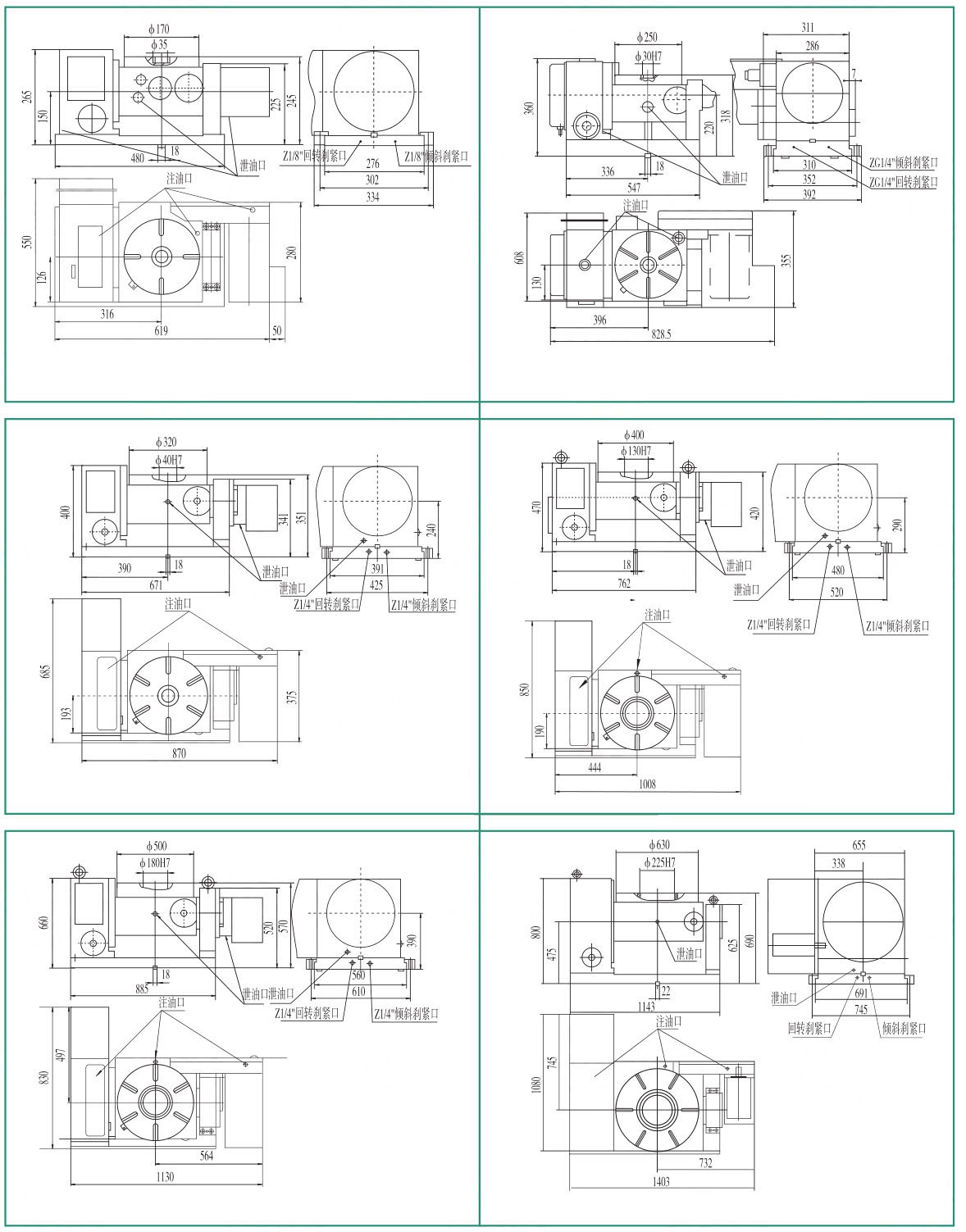

详细信息

No.	项目ITEMS		SKT141708	SKT14250B	SKT14320B	SKT14400A	SKT14500B	SKT14630A	SKT14800A
1	工作台台面直径Tumtable diameter(mm)		φ170	φ250	φ320	φ400	φ500	φ630	φ800
2	中心定位孔尺寸Center bore diametar(mm)		φ35H7	φ30H7	φ40H7	φ130H7	φ180H7	φ225H7	φ230H7
3	工作台T型槽宽度T-siot size(mm)		12	12	14	14	18	18	22
4	定位健宽度Locating key size(mm)		18	18	18	18	22	22	22
5	回转—杆副传动比Rotary Worm gear ratio		1:80	1:90	1:90	1:120	1:150	1:120	1:120
6	可倾轴蜗杆副传动比Tilting worm ratio		1:180
7	可倾轴蜗杆副传动比Tilting worm ratio		1:80	1:90	1:90	1:120	1:150	1:120	1:120
8	可倾总传动比Titing total ratio		1:180
9	工作台最高转速Max speedrmin)		33	11.1
10	伺服电机功率KW	回转轴Rotary	≥1.0	≥1.0	≥1.0	≥2.1	≥2.1	≥2.1	≥3.8
10	伺服电机功率KW	倾斜轴Tilting	≥1.0	≥1.0	≥1.0	≥2.1	≥2.1	≥2.1	≥3.8
11	设定最小分度单位Min increment		0.001°
12	工作台倾斜范囿Titing range		-15°～105°	-15°～105°	-15°～105°	0°～90°	-20°～120°	-20°～120°	-20°～120°
13	回转轴静态锁紧力矩N.m		200	900	3000	2000	2800	4000	6000
13	回转轴静态锁紧力矩N.m		200	900	3000	2000	2800	4000	6000
14	倾斜轴静态锁紧力矩N。m		260	1200	3000	3000	3800	5000	7000
14	倾斜轴静态锁紧力矩N。m		260	1200	3000	3000	3800	5000	7000
15	回转轴Rotary axis	分铵精度	40°	30°	25°	20°	20°	20°	15°
15	回转轴Rotary axis	重复精度	8°	6°	6°	6°	6°	6°	4°
16	可倾轴Tiliting axls	分度精度	60°	60°	45°	45°	45°	45°	45°
16	可倾轴Tiliting axls	重复精度	10°	10°	10°	10°	10°	10°	8°
17	最大承载Kg	台面水平	50	100	150	200	400	500	800
17	最大承载Kg	台面倾斜	35	75	100	150	200	300	500
18	转台重量kq Net weignt		100	300	450	600	1000	2250	3200
19	伺服电机扭矩	回转轴Polary	3	8	10	12	12	22	22
19	伺服电机扭矩	倾斜结Titing	6.3	10	12	15	15	22	30

JXZT14(170-800)系列数控可倾转台
